Le Rail dans le Gard... ...Et dans le sud du réseau P.L.M.
Le Rail dans le Gard - Les gares

Gare du Grau du Roi

Caractéristiques

Ligne :
Point kilométrique :
km 45,175 depuis Nîmes
Altitude :
2 m
Mode de traction :
Diesel
Type de trafic :
TER
Code gare SNCF :
00081 (UIC : 0087775866)
Type de signalisation :
Cantonnement Assisté par Ordinateur (CAPI)
Date d'ouverture :
1909
Bâtiments :
Bâtiment voyageurs et halle à marchandises, ancienne remise à locomotive

Historique

Bâtiments

Le bâtiment voyageurs, toujours utilisé, a la particularité d'être entièrement en pierres apparentes et de ne pas vraiment suivre les types "standards" du PLM, et utiliserait des pieux en béton pour ses fondations, le sol étant peu propice à la construction (sable et eau). En alignement, au Sud Ouest (côté Heurtoir) se trouve un ancien bâtiment aujourd'hui agrandi et intégré à l'école (probablement une ancienne lampisterie). Dans l'autre direction, au Nord Est, se trouve la halle à marchandises, reconvertie au cours des années 2000.

Côté voies, le passage piéton a été remplacé par une passerelle équipée d'ascenseurs, utilisable également par les piétons. En sortie de gare, le passage à niveau coupant les voies est toujours en place.

Un pont tournant de 17 m, aujourd'hui remplacé par une aiguille et un court tiroir, permettait le retournement des locomotives à vapeur, et une remise permettait le garage d'une machine. A noter que ce bâtiment est toujours en place, reconverti en école, et qu'à proximité se trouve la "Rue de la rotonde".

La halle à marchandises semble avoir été démolie vers 2014.

Plan de voies

Actuellement, seules la voie principale longeant le BV (Bâtiment Voyageurs), et éventuellement la voie d'évitement, sont utilisées.

Cliquer pour agrandir les schémas

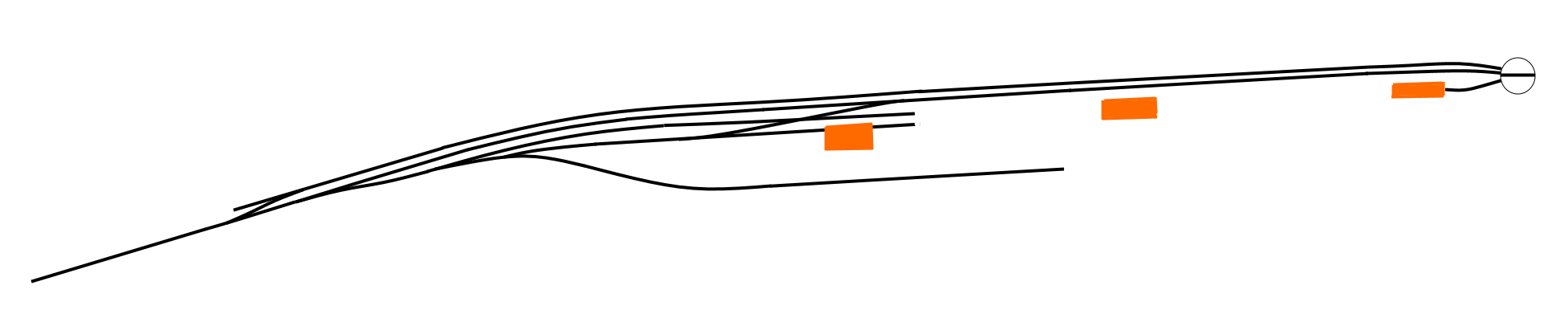

Installations en 1937

Installations en 2010

Plans sur le forum LR Presse : http://forum.e-train.fr/viewtopic.php?f=5&t=40078&start=60

Médiathèque

Cartothèque Photothèque Plans

Localisation

Coordonnées GPS : 43.537148,4.140383

Vue aérienne Open Street Map


Voir sur une carte plus grande

Vue aérienne Google Map


Agrandir le plan

Vue aérienne IGN

Voir sur une carte plus grande
